Dieboard Yapımı İçin Hızlı Akış Jeneratörü Lazer Kesim Makinesi
Hızlı Akış Jeneratörü Lazer Kesim Makinesi
,Dieboard Lazer Kesim Makinesi
,Co2 Lazer Oyma Makinesi 1000w

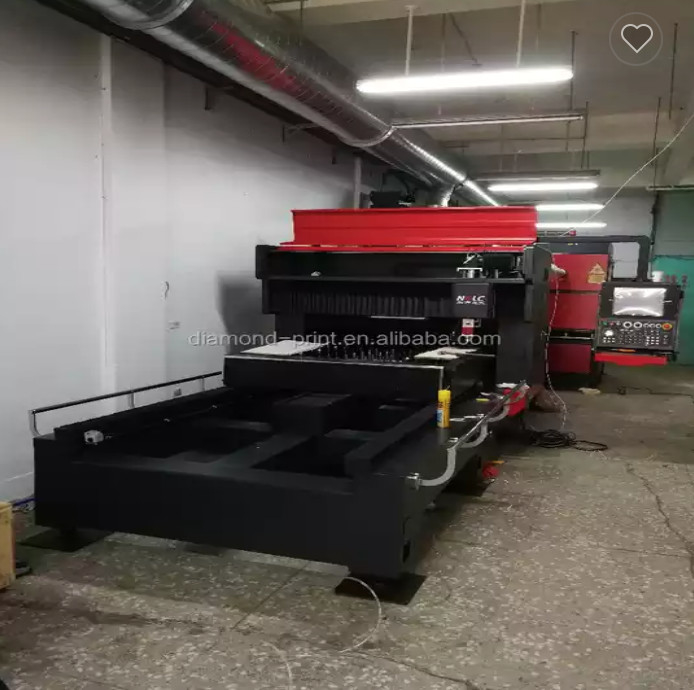

Dieboard Yapımı İçin Lazer Kesim Makinesi

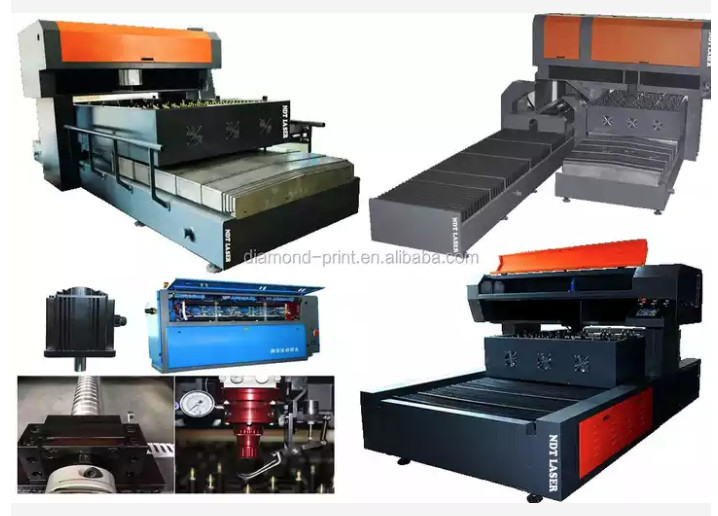

Lazer kesim makinesi ürün serisi:
1. Takım tezgahı, takım tezgahını daha kararlı ve güvenilir kılan ve küçük bir boyuta sahip olan bir portal yapı tasarımını benimser.
2. Metal ve metal olmayan otomatik geçişli lazer kesim makinesi, birden fazla kullanım için gerçekten bir makine gerçekleştirir.
3. İletim elemanları olarak hassas vidalı mil ve lineer kılavuz kullanılması, yüksek doğruluk, hızlı hız, maksimum çalışma hızı (yüksüz) 24m / dak, konumlandırma hassasiyeti ± 0,03 mm / m, tekrar konumlandırma doğruluğu ± 0,01 mm.
4. PA lazer özel sayısal kontrol sistemini kullanarak, lazeri ve takım tezgahı kontrol sistemini bir araya getirin.İşletim platformu olarak WINDOWS'u kullanan dünyanın en gelişmiş yöntemine göre HMI, CNC ve PLC'nin geliştirilmesiyle, bağımsız olarak geliştirilen lazer odaklı kesim lazer işlem işlevleri, uzman kesim süreci kitaplığı, uzaktan teşhis ve diğer işlevler.
Lazer kesim makinesi modeli:HY-2512-S2200
- Bu modelin ilgili teknik parametreleri:
|
maks.kesme boyutu |
2500×1250 | mm |
| X ekseni | 2550 | mm |
| Y ekseni | 1250 | mm |
| Z ekseni | 100 | mm |
|
X ve Y ekseni konum doğruluğu |
±0,03/m | mm |
| X ve Y konumu tekrar doğruluğu | ±0,02/m | mm |
| Tablo maks.Hareket hızı | 24 | m/dak |
| Jeneratör | Farklı güç | |
| Hareket yolu | Sabit portal tipi makine, karışık hafif yapı | |
| Sürüş yolu | Hassas vidalı mil + lineer kılavuz | |
| Emniyet koruması | Kesme alanının tamamen kapalı koruması |
Kapsamlı güvenlik kilidi koruması ile |
| CNC sistemi | PA |
Almanya'dan ithal edilmiştir (Çin'de üretilen Hans lazeri değildir) |
|
Kesme kafası çarpma koruması |
Z ekseni mekanizmasını koruyun | |
|
Diğerleri |
Egzoz dumanı ve tozu | |
| hurda toplama arabası | ||
| Elektrik kontrol kabini toza ve neme karşı yalıtılmıştır | ||
| Çalışma alanı aydınlatması | ||
| İş uyarı şeridi | ||
| Genişletilmiş işlevler | Genel yazılım ve donanım arayüzleri sonraki akıllı üretim için ayrılmıştır. | |
|
Lazer kurulum yöntemi |
Sabit |
- Cihaz ayrıntılı yapılandırma listesi
| Karyola |
Serpiştirilmiş kaynak, tüm fırın tavlaması. |
| CNC sistemi |
Alman PA lazer yüksek performanslı CNC sistemi Kompozisyon: (1)15″ renkli düz ekranlı (2) Dahili mesafe ayarlama işlevi (3) Uyarlanabilir ileri okuma işlevi (4)Gelişmiş uyarlamalı ayar teknolojisi (5) Lazer enerji kontrol fonksiyonu |
| Servo sürücü | Yaskava |
| Hassas topraklama vidası | Japonya THK ray yağlama ve conta koruma sistemi |
| Doğrusal Kılavuzlar | Japonya THK Hassas Lineer Bilyalı Kılavuz |
| Rulman |
Japonya NSK Hassas Eksenel Açılı Rulmanlar |
| Lazer kesim kafası | Odaklama merceğinin ömrünü uzatmak için özel işlevli bağımsız tasarım |
| Pnömatik Bileşenler |
İthal SMC, Airtac Kompozisyon: (1)Basınç düşürme valfi (2) Gaz kelebeği, çek valf, küresel vana (3)Basınç rölesi (4) Silindir (5)Solenoid valf (6) Üç ana pnömatik parça Proses kitaplığı tarafından doğrudan kontrol edilen üç otomatik gaz dönüştürme sistemi, yüksek basınçlı kesme sistemi |
lazer tekniğical özellikleri:
1) Gelişmiş gaz ünitesi, karışık gaz miktarını güç aracılığıyla otomatik olarak ayarlamak ve ardından tampon alanına akmak ve ardından boşluğa girmek için kullanılır.Hızlı şarj, hızlı pompalama ve solar terimlere sahip olun.
2) Mükemmel termal stabilite Rezonans boşluğunun tasarımı, boşluktaki tüm lensleri koruyarak lensin hizmet ömrünü uzatır ve lazer gücü ve mod kararlılığı sağlar.Ayrıca kavite basit bir yapıya, kolay hizalanmaya ve yüksek güvenlik faktörüne sahiptir.
3) Darbe üreteçlerinin programlanması, boşluk basıncının değiştirilmesi ve günlük bakım dahil olmak üzere lazerin tüm işlevleri, kullanımı kolay arayüz yazılımı tarafından gerçekleştirilir.Şimdi gerçekten entegre bir makine kontrolü ve lazerle tam dijital iletişim elde etmek için takım tezgahı kontrol sistemine entegre edilmiştir.
4) Takım tezgahı, veri yolu aracılığıyla çeşitli lazer çalışma modlarını doğrudan seçebilir.Süper darbe, geçit darbesi ve sürekli dalganın kombinasyonu, çeşitli karmaşık işleme gereksinimlerini karşılamak için keyfi olarak birleştirilebilir.
| verim | Parametre |
| dalga boyu | 10.6um |
| Nominal çıkış gücü | 1500W |
| Çıkış gücü Maks. | ≥1600W |
| Çıkış gücü kararlılığı | ≤±2% Sürekli |
|
Sürekli dalga çıkış gücü ayarlanabilir aralık |
20w~maks |
| nokta boyutu | 18 mm |
| mod |
TEM10*Yatay düzleme 45 ° doğrusal polarizasyon |
| Ayarlanabilir darbe frekansı aralığı | 0—1KHz |
| Darbe genişliği ayarlanabilir aralık | 100us—CW |
| güç kaynağı |
AC 380V±%5, 50Hz 3 faz, toprak, 18KVA |
| Soğutma suyu |
50L/dk,0,4—0,5Mpa,20°C Minimum sıcaklık çiğlenme noktasının üzerinde olmalıdır Katı safsızlıklar: ≤50um Maksimum su sertliği: 15 derece (Alman standardı) |
| Ortam sıcaklığı | 12°C—30°C |
| ortam nemi | ≤75% |
| Gaz tüketimi |
≤35NL/h Saflık: %99,996 Çıkış gücü azaltılırsa azaltılmış gaz tüketimi |
| Lazer çalışma durumunun harici çalışma arayüzü ve güç harici kontrol sistemi | Dijital anahtarlama sinyali |
| Çıkış gücü harici kontrol | 0-10V Analog sinyal |
| Aynı ışık yolu göstergesi | Evet |
| çalışma şekli | (CW),(GatedPulse) |
Eğitim ve Teknik servis:
1 yıl garanti
Garanti süresi boyunca, sözleşme konusu ürünün üretim süreçlerimiz ve malzemelerimiz nedeniyle hasar görmesi veya normal çalışamaması durumunda, sözleşme konusu ürünü ücretsiz olarak onarmakla yükümlü olacağız.
HY-2512-S1000/1500/2200 Temel bileşenler:
Ana makine parçası: bir takım tezgahı ve bir lazer jeneratörü
Aksesuarlar:
bir lazer soğutucu,
bir dizi emme fanı ve borusu,
bir dizi hassas filtre,
bir dizi iki boyutlu lazer ayar çerçevesi,
bir dizi harici ışık kılavuzu sistemi,
75 kW regülatör seti ve diğer küçük aksesuarlar
Lazer anahtar bileşenleri listesi (ÜST SINIF)
| Numara. | İsim | Üretici firma | Ülke |
| turbo pompa | BECKER | Almanya | |
| Vakum pompası | LEYBOLD | Almanya | |
| Rezonans boşluğu ayar uç plakası | ROFIN-SINAR Tech | Almanya | |
| PLC | DELTA/HITECH | Tayvan | |
| Sincap kafesi fanı | Almanya | ||
| Güç Probu | İTHAL | ||
| Dokunmatik ekran | DELTA/HITECH | Tayvan | |
| Objektif ve Ayna | II-VI | Amerika Birleşik Devletleri | |
| Güç kaynağını değiştirmek | ROFIN-SINAR Tech | Almanya |
-
